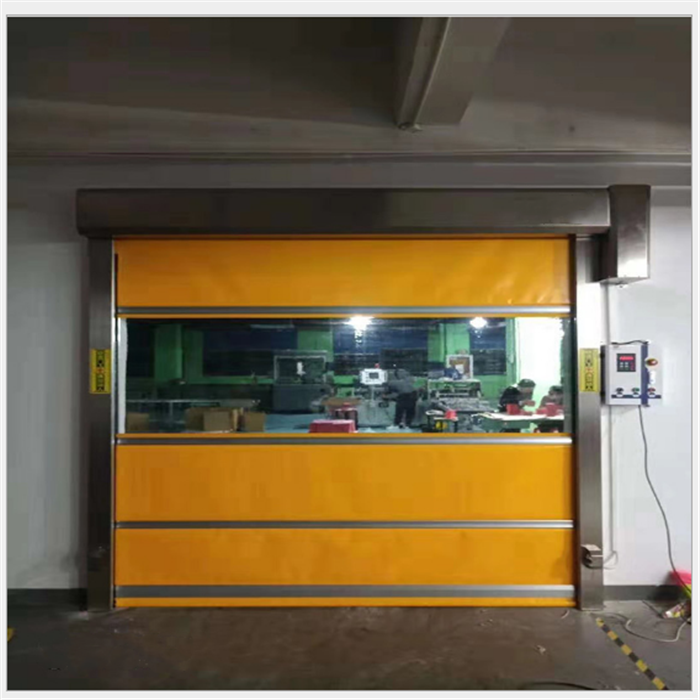

行程開關模式(注:修改運行模式后要斷電才能生效)
將參數Cr000設成0行程開關模式(出廠默認),安裝接線正確后即可使用。
通過調整參數Cr001~Cr012 優化開關門過程。
編碼器模式(包括增量式編碼器,絕對值編碼器)
1、假如用戶使用的是增量編碼器,請將Cr000設成1(增量編碼器模式),安裝接線,此時A、B端子接編碼器A 、B信號線 X12V/(X24V)接編碼器的電源線,COM接編碼器的地線(編碼器未連接時,變頻器在運行過會報警,顯示“Er 013” )。
X0端子連接編碼器清零開關,此開關必須安裝于門的最下限位置。
2、假如用戶使用的是絕對值編碼器,請將Cr000設成2(絕對值編碼器模式),安裝接線,此時A+、B-端子接編碼器A+、B-信號線 12V接編碼器的電源線,DCM接編碼器的地線(編碼器未連接時,變頻器在運行過會報警,顯示“Er 010” )。
注:與絕對值編碼器連接時要采用指定的型號;
3、『M02-12A編碼器』學習:在頻率顯示界面狀態下,長按“模式/學習鍵” ,當數碼管閃爍時,表示已進入學習門高模式。
按下行或上行鍵將門機調到最低點(零點),長按鍵盤“復位”按鈕,這時可以將當前顯示脈沖數清零,即當前位置為門的零點位。
按上行按鈕(或上行掃鍵),門應該向上運動,此時顯示的脈沖數應該是正的方向增加(如果顯示的脈沖數為負值,請修改Cr014更改編碼器的安裝方向,并斷電重新上電初始化。
按上行按鈕(或上行按鍵)讓門運行到上限位置,此時按下“確認鍵” ,數碼管停止閃,當前脈沖數即為總門高度對應編碼器脈沖數,對應參數為Cr015;
(1)、編碼器方向?qū)W習:按上升按鈕時,操作面板LED上顯示的門行程脈沖數值應該增加;
相反,按下降按鈕時,操作面板LED上顯示的門行程脈沖數值應該減小;
如果相反,可以交換A、B端子接線或設定參數Cr014為1。
(2)、總門高度的學習:在脈沖顯示模式下,長按“模式/學習鍵” ,數碼管同時閃爍,表示已進入總門高度的學習狀態,一直按住下降按鈕,門開始下降,當門碰到清零開關X0時(或者長按鍵盤“復位”鍵清零),編碼器脈沖數值清零,變頻器停止;
此時門最低點學習完成。再一直按上升按鈕,門開始上升,到達上限位置時松開上升按鈕,變頻器停止。
這時按確認鍵(或先按住急停按鈕,再按住上升或下降按鈕不放),數碼管停止閃爍,變頻器器自動記錄當前門高總行程脈沖數到參數Cr015中,或者也可以手動設定參數Cr015為當前門行程脈沖數。
總門高度設定完成后,變頻器會按照參數Cr016、Cr017、Cr018的設定值,自動計算下限位、中限位和上限位。
具體運行過程中如發現下限位、中限位和上限位的位置不合適時,可以手工調整參數Cr016、Cr017、Cr018的設定值。
如果需要半開/全開狀態功能,設定參數Cr019為1,同時X4端子有效時,KSM快速門變頻器上升運行到中限位置時停止。
